海爾貝克列陣磁鐵（Halbach Array）是一種特殊的磁體結構，以下將從其原理、特點、應用、制造難點這幾個維度展開詳細介紹：
基本原理

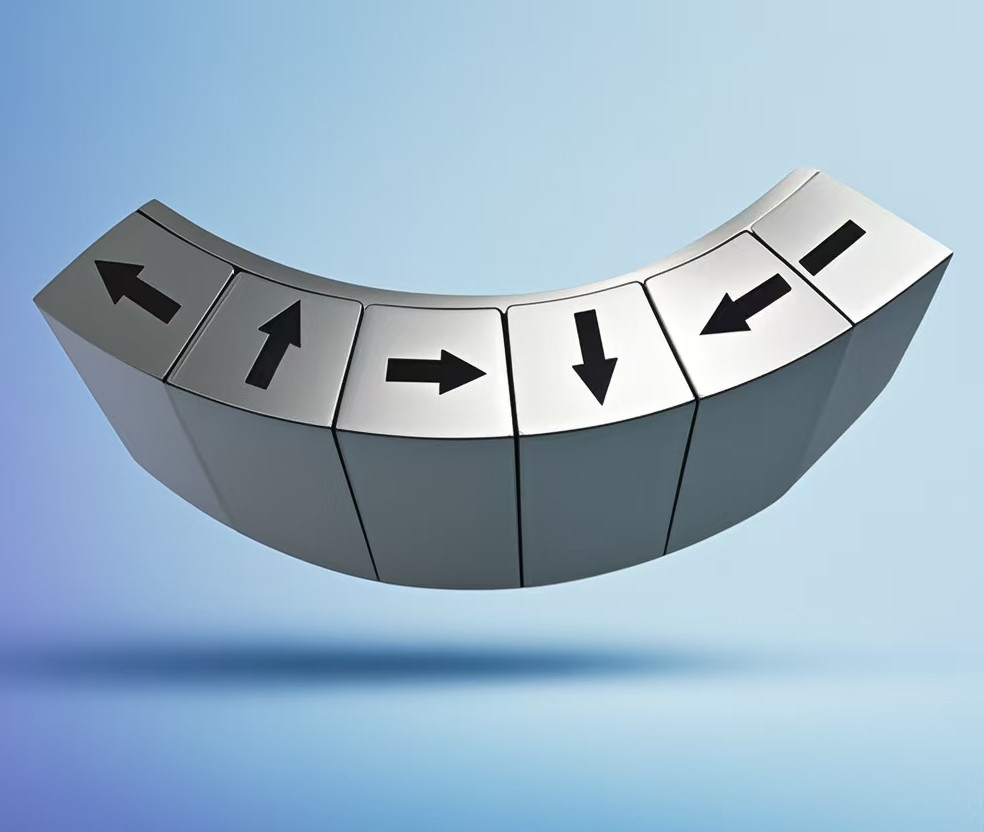

特殊排列方式：將不同充磁方向的永磁體按照特定規律排列，常見的有直線型、環形等排列方式。通過這種排列，使磁場在一側疊加增強，在另一側相互抵消減弱，從而形成近似理想的單邊磁場23。
磁場形成機制：利用永磁體不同充磁方向產生的磁場相互疊加和干涉，在陣列的一側匯聚磁力線，形成較強的磁場；而在另一側，磁力線相互抵消或分散，磁場強度大幅降低。
結構特點
磁場強度高：能夠在特定方向上極大地增強磁場強度，實現用最少量的磁體產生最強的磁場。如 H201 型海爾貝克陣列中心磁場強度可達到 1.04T。
磁場分布特性好：磁場在環形路徑或特定區域中的分布較為均勻，磁場強度變化相對較小，有利于提高磁場的穩定性，對于一些對磁場均勻性要求高的應用非常重要。
單邊磁場特性：在一些特定的海爾貝克陣列結構中，若忽略端部效應且將周圍導磁材料的導磁率看作無窮大時，會形成單邊磁場，即磁場主要集中在一側，另一側的磁場很弱甚至幾乎為零，在磁懸浮等技術中具有獨特優勢。
多極性磁場：可以產生多極性的磁場，使得在特定應用場景中能夠?qū)崿F(xiàn)更復雜的磁場配置，為一些特殊需求的實驗、應用提供了更大的靈活性和可操作性。
空間利用高效：這種陣列結構可以使磁場在一定空間內得到更有效的集中和利用，減少磁場在不需要的方向上的擴散，從而節省空間，適用于空間有限的小型化電子設備或精密儀器。
節能環保：其設計材料通常采用具有高能量轉換效率的材料，同時也可以通過合理設計和優化磁路結構，減少對能源的浪費。
應用領域

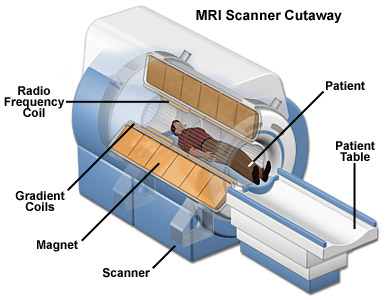

醫療領域：在磁共振成像（MRI）設備中，可產生高強度、均勻的磁場，有助于提高成像的分辨率和質量。此外，在生物傳感器、磁熱療、藥物靶向輸送等領域的應用也不斷拓展。
工業領域：在磁懸浮輸送系統中，利用其單邊強磁場和自屏蔽特性，實現物體的穩定懸浮和輸送，減少能量損耗和機械磨損；在電機中應用，可以提高電機的效率和功率密度，使電機更加緊湊和高效。
科研領域：在粒子加速器、磁約束核聚變實驗等科研設備中，能夠提供精確控制和高強度的磁場環境，為研究微觀粒子的行為和探索新能源提供支持。還可用于量子計算、量子通信等前沿量子技術領域，為量子系統的操控和測量提供穩定的磁場環境。
電子設備領域：在硬盤驅動器等電子設備中，用于產生精確的磁場來控制磁頭的運動，實現數據的讀寫操作，其良好的磁場均勻性和穩定性有助于提高數據存儲的密度和準確性。
制造難點
制造和組裝復雜：磁體的排列需要精確的設計和加工，以確保各個磁體的磁化方向和位置準確無誤。不同磁化方向相鄰磁體拼接時，可能需要特制模具或特殊的組裝工藝來保證磁體的正確安裝，且在組裝過程中磁體間可能存在較大的排斥力，增加了操作難度。
充磁難度大：理想狀態的海爾貝克陣列永磁體結構是整個圓環形永磁體的充磁方向沿圓周方向連續變化，在實際制造中難以實現。通常需要將圓環形永磁體等分成幾何形狀一致的扇形離散磁塊，通過每塊磁塊不同的充磁方向拼接成一個圓環，這對充磁技術和設備提出了較高要求。
成本較高：一方面是由于制造和組裝的復雜性導致人工成本和設備成本增加；另一方面，為了實現高性能的海爾貝克陣列，可能需要使用高質量的永磁材料，這些材料本身的成本也較高。
磁場調節不便：一旦海爾貝克陣列制造完成，其磁場特性就相對固定，難以在使用過程中方便地對磁場強度、方向或分布進行實時調節和改變，這在一些需要?jiǎng)討B(tài)調整磁場的應用中可能會受到限制。
